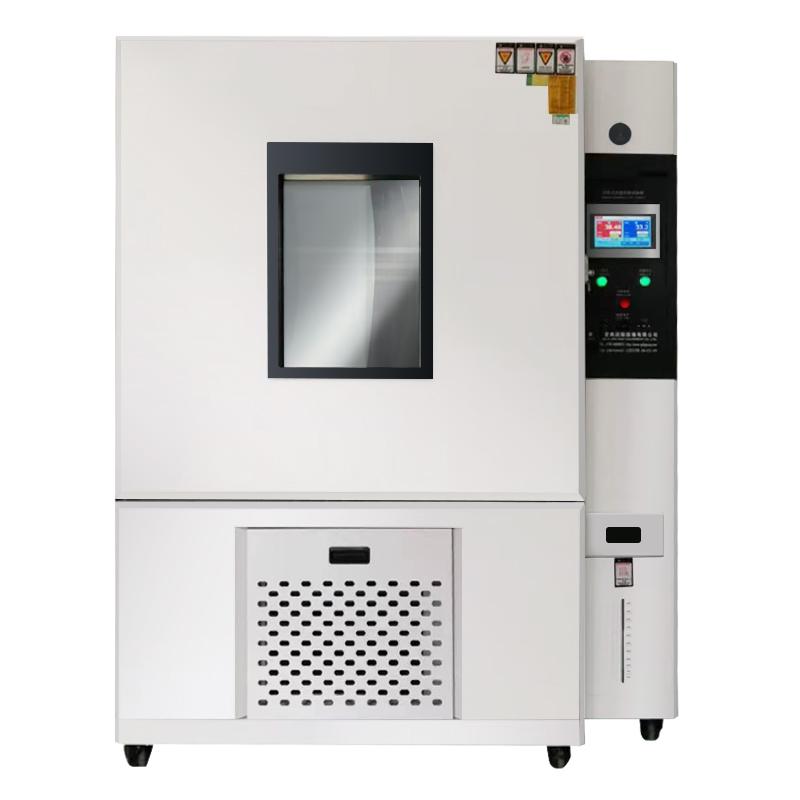

高压安全试验箱
(车规级)

产品简介
高压安全试验箱是一款专为车规级IGBT模块及高压功率器件而设计的综合性测试平台,满足GB/T
18488-2015等标准要求。设备集成耐压测试、局部放电检测、红外热成像与高低温湿热环境模拟功能,可对器件在严苛工况下的绝缘性能与热失效风险进行全面评估。耐压模块支持最高10kV直流输出,具备μA级漏电流监测和自动程序控制。环境舱体可模拟-40℃至150℃的复杂气候,并支持≥5℃/min的温变速率控制。内置热成像摄像头具备高分辨率与灵敏度,便于识别热点区域;局放系统支持pC级检测,适用于多种绝缘结构质量判断。整机配备10.1寸触控界面及远程数据导出功能,广泛应用于新能源汽车驱动系统、工业电力模块等领域,是中低成本方案中的高可靠解决方案。

核心参数
高压安全试验箱(车规级) | |
---|---|
适用对象 | 车规级IGBT模块、功率器件、绝缘子、母排等高压元件 |
符合标准 | GB/T 18488-2015、IEC 60270、ISO 16750-2等 |
耐压测试模块 | |
输出电压范围 | DC 0~10kV(连续可调,1V步进) |
电压稳定度 | ±0.3%(典型值),响应时间 <50ms |
漏电流检测 | 0.1μA~10mA,测量精度 ±0.5%,支持过流保护与报警 |
测试方式 | 程序设定升压/保压/降压阶段,全自动控制 |
环境模拟系统 | |
温度范围 | -40°C ~ +150°C(控温精度 ±1°C,支持温控曲线编辑) |
湿度控制 | 20%~95% RH(可程控恒湿环境,误差 ±3% RH) |
温变速率 | ≥5°C/min(加热+制冷联动控制) |
箱体材质 | 304不锈钢内胆,耐高压防腐蚀结构 |
安全监测与辅助模块 | |
红外热成像 | 分辨率:640×480,热灵敏度 <0.03°C,帧率 ≥30fps,支持图像叠加 |
局部放电检测 | 检测灵敏度:5~10pC,带宽100kHz~30MHz,具备干扰滤波算法 |
报警与保护 | 过压、过温、过流三重联锁保护,自动停机与语音报警 |
数据存储 | 内置16GB存储+USB导出+LAN网络传输 |
系统配置与环境要求 | |
操作界面 | 10.1英寸触控屏,图形化控制,支持远程上位机同步 |
电源要求 | AC 220V ±10%,频率50/60Hz,最大功率1.5kW |
使用环境 | 工作温度:15~30°C;湿度:20~70% RH,无凝露 |
